CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品名称：TQ-G1悬臂梁式称重传感器
产品特点：TQ-G1悬臂梁式称重传感器一端固定一端加载，重心低，安装方便，互换性好。
产品用途：TQ-G1悬臂梁式称重传感器适用于平台秤及配料控制系统等。
量程：1 kN(100kg) 、2 kN(200kg) 、3 kN(300kg) 、5kN(500kg)、10 kN(1t)、20 kN(2t)、25kN(2.5t) 、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)

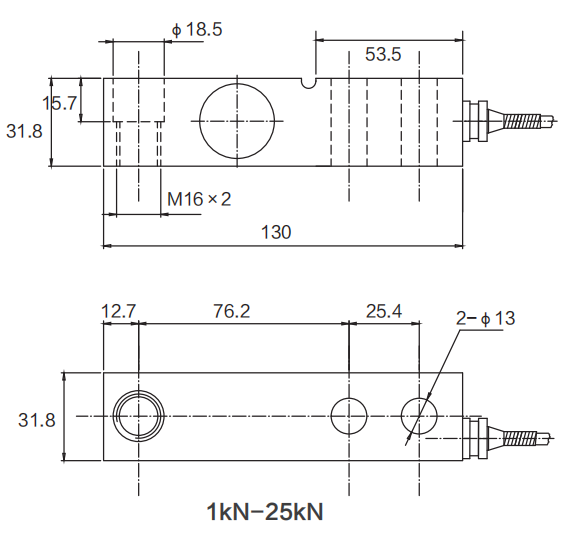

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
100kg-10t |
|
2 |
综合精度 |
D1;C3 |
|
3 |
灵敏度 |
2.03.0mV/V |
|
4 |
零点输出 |
≤0.1%F.S |
|
5 |
输入阻抗 |
400±10Ω |
|
6 |
输出阻抗 |
351±3Ω |
|
7 |
绝缘阻抗 |
≥5000MΩ |
|
8 |
补偿温度范围 |
-10~40℃ |
|
9 |
适用温度范围 |
-30~70℃ |
|
10 |
安全过载 |
150％F.S |
|
11 |
极限载荷 |
300%F.S |
|
12 |
材质 |
合金钢 |
|
13 |
激励电压 |
10V(DC) |
|
14 |
密封等级 |
IP67/IP68 |
|
15 |
电缆 |
3-5m |
|
16 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|

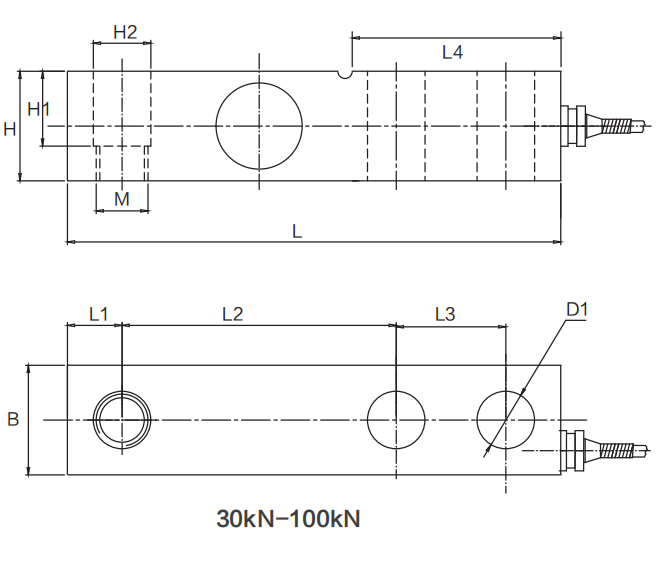

型号 |
量程（kN） |
量程（t） |
L |
L1 |
L2 |
L3 |
L4 |
B/H |
H1 |
D1 |
D2 |
D3 |
|
TQ-G1 |
30-50 |
3-5 |
171.5 |
19 |
95.3 |
38.1 |
72.5 |
38.1 |
26 |
Φ20 |
M18×1.5 |
Φ20 |
|
75，100 |
7.5，10 |
225.5 |
25.3 |
124 |
50.8 |
102 |
50.8 |
25.4 |
Φ27 |
M24×2 |
Φ27 |
