CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品名称：TQ-G11悬臂梁式称重传感器
产品特点：TQ-G11悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质不锈钢结构，表面镀镍处理
产品用途：TQ-G11悬臂梁式称重传感器适用于配料秤、料斗秤、包装秤等
量程：1kN(100kg)、2kN(200kg)、3 kN(300kg)、5 kN(500kg)、8 kN(800kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)

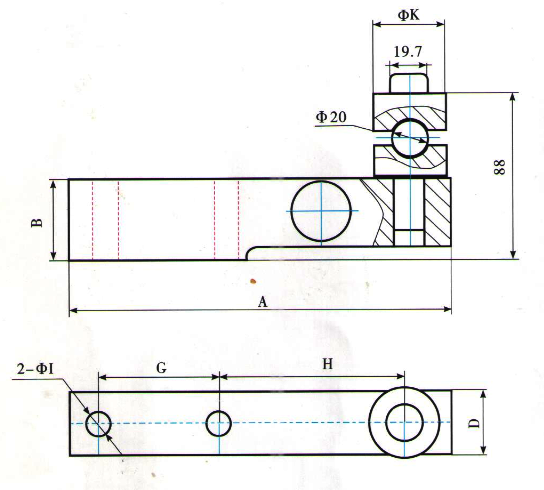

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
1kN-30kN |
|
2 |
灵敏度 |
2.0±0.002%mV/V |
|
3 |
非线性（含滞后） |
±0.02%F.S |
|
4 |
重复性 |
±0.02%F.S |
|
5 |
蠕变（30分钟） |
±0.02%F.S |
|
6 |
零点输出 |
±1%F.S |
|
7 |
输入阻抗 |
400±10Ω |
|
8 |
输出阻抗 |
350±4Ω |
|
9 |
绝缘阻抗 |
≥5000MΩ |
|
10 |
温度对零点的影响 |
±0.02%F.S/10℃ |
|
11 |
温度对灵敏度的影响 |
±0.02%F.S/10℃ |
|
12 |
补偿温度范围 |
-10~40℃ |
|
13 |
适用温度范围 |
-40~80℃ |
|
14 |
安全过载 |
150％F.S |
|
15 |
极限载荷 |
300%F.S |
|
16 |
材质 |
合金钢 |
|
17 |
激励电压 |
10V(DC) |
|
18 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
型号 |
量程（kN） |
量程(t） |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
TQ-G11 |
1-2 |
0.1-0.2 |
138 |
32 |
29 |
29 |
64 |
10 |
40 |
78 |
12.5 |
12.5 |
38 |
78 |
|
3-8 |
0.3-0.8 |
138 |
32 |
29 |
29 |
64 |
12 |
40 |
74 |
12.5 |
12.5 |
38 |
78 |
|
|
10-20 |
1-2 |
200 |
40 |
34 |
34 |
91 |
15.5 |
64 |
98 |
12.5 |
16 |
38 |
88 |
|
|
30 |
3t |
200 |
40 |
34 |
34 |
91 |
15.5 |
64 |
98 |
16 |
16 |
38 |
88 |
