CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品名称：TQ-A4柱式S型拉压传感器
产品特点：TQ-A4柱式S型拉压传感器结构简单，可靠性高，互换性好。
产品用途：TQ-A4柱式S型拉压传感器适用于各种配料秤、料斗秤，吊钩秤等。
量程：1kN(100kg)，2kN(200kg)，3kN(300kg)，5kN(500kg)，7kN(700kg)，10kN(1t)，20kN(2t)，30kN(3t)，50kN(5t)，100kN(10t)，150kN(15t)，200kN(20t)

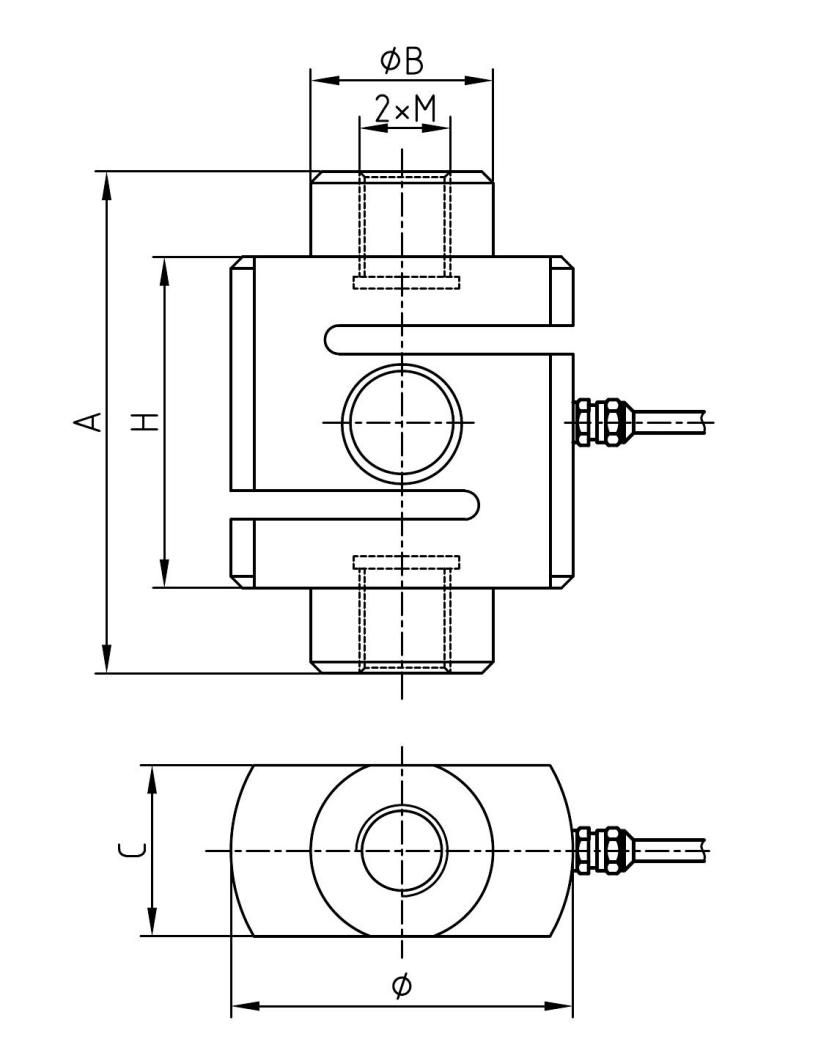

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
0.1-20t |
|
2 |
综合精度 |
≤0.05%F.S |
|
3 |
灵敏度 |
2.0mV/V |
|
4 |
输入阻抗 |
380±10Ω |
|
5 |
输出阻抗 |
350±3Ω |
|
6 |
绝缘阻抗 |
≥5000MΩ |
|
7 |
适用温度范围 |
-20~65℃ |
|
8 |
安全过载 |
120％F.S |
|
9 |
材质 |
合金钢 |
|
10 |
激励电压 |
10V(DC/AC) |
|
11 |
接线方式 |
红……E+（电源正） 黑……E-（电源负） 绿……S+（信号正） 白……S-（信号负）
|
|
型号 |
量程(kN) |
量程（t） |
A |
B |
ΦB |
Φ |
M |
C |
|
TQ-A4 |
1-5 |
0.1-0.5 |
88 |
58 |
28 |
44 |
M16×1.5 |
26 |
|
7 |
0.7 |
88 |
58 |
32 |
44 |
M16×1.5 |
30 |
|
|
10-50 |
1-5 |
120 |
68 |
51 |
63 |
M22×2.5 |
48 |
|
|
70-150 |
7-15 |
138 |
94 |
60 |
76 |
M30×3.5 |
56 |
|
|
200 |
20 |
156 |
108 |
68.5 |
88 |
M36×3 |
76 |
