CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品名称：TQ-A1方S型拉压传感器
产品特点：TQ-A1钢制方S型拉压传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便，规格齐全。
产品用途：TQ-A1方S型拉力测力传感器适用于高精度试验机、机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
量程：10N(1kg)、20N(2kg)、30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)；

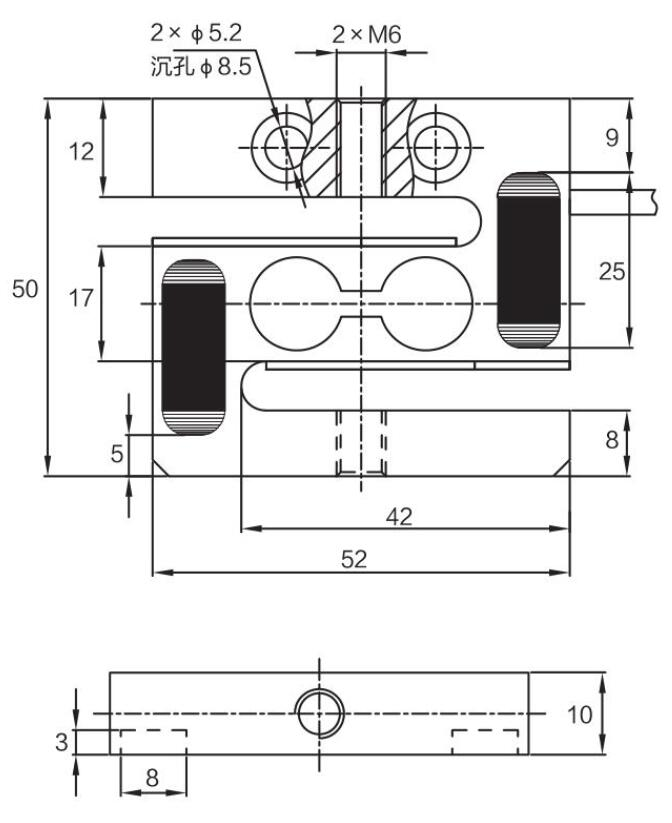

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
1kg、2kg、3kg |
|
2 |
综合精度 |
0.05%F.S |
|
3 |
灵敏度 |
1.0mV/V |
|
4 |
零点输出 |
≤0.1%F.S |
|
5 |
输入阻抗 |
380±20Ω |
|
6 |
输出阻抗 |
351±3Ω |
|
7 |
绝缘阻抗 |
≥5000MΩ |
|
8 |
补偿温度范围 |
-10~40℃ |
|
9 |
适用温度范围 |
-30~70℃ |
|
10 |
安全过载 |
150％F.S |
|
11 |
极限载荷 |
300%F.S |
|
12 |
材质 |
优质铝合金 |
|
13 |
激励电压 |
10V(DC) |
|
14 |
密封等级 |
IP67 |
|
15 |
电缆 |
2m |
|
16 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
5-20000kg |
|
2 |
综合精度 |
0.02%F.S |
|
3 |
灵敏度 |
2.0mV/V±0.2% |
|
4 |
输入阻抗 |
385±15Ω |
|
5 |
输出阻抗 |
350±3Ω |
|
6 |
绝缘阻抗 |
≥5000MΩ |
|
7 |
补偿温度范围 |
-10~40℃ |
|
8 |
安全过载 |
150％F.S |
|
9 |
材质 |
合金钢 |
|
10 |
激励电压 |
10V(DC/AC) |
|
11 |
密封等级 |
IP67 |
|
12 |
电缆 |
3m |
|
13 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|

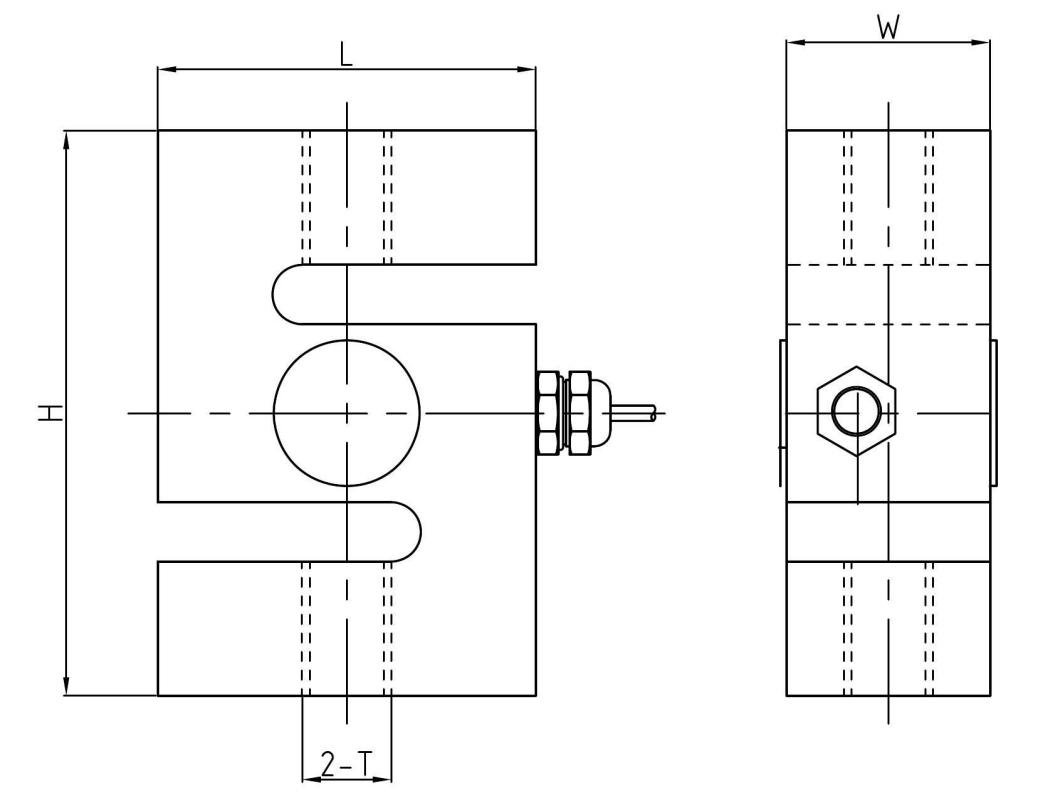

型号 |
量程（kN） |
量程(kg) |
L |
H |
W |
T |
|
TQ-A1 |
0.05-0.5 |
5-50 |
51 |
64 |
13 |
M8×1.25 |
|
1-5 |
100-500 |
51 |
76 |
19.1 |
M12×1.75 |
|
|
10-20 |
1000-2000 |
54 |
76 |
25.4 |
M12×1.75 |
|
|
25-50 |
2500-5000 |
76 |
108 |
25.4 |
M18×1.5 |
|
|
75 |
7500 |
100 |
140 |
32 |
M24×2 |
|
|
100 |
10000 |
126 |
178 |
50 |
M30×2 |
|
|
150-200 |
15000-20000 |
140 |
188 |
60 |
M39×2 |
|
|
TQ-A1T |
TQ-A1T-0.5 |
50 |
51 |
76 |
19.1 |
M12ⅹ1.75 |
|
TQ-A1T-20 |
2000 |
76 |
108 |
25.4 |
M20ⅹ2.5 |
|
|
TQ-A1T-30 |
3000 |
70 |
86 |
45 |
M20ⅹ2.5 |
|
|
TQ-A1T-50 |
5000 |
76.2 |
108 |
40 |
M20ⅹ2.5 |
