CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品名称：TQ-F1法兰式称重传感器
产品特点：TQ-F1法兰式称重传感器采用优质合金钢，可靠性好，安装方便。
产品用途：TQ-F1法兰式称重传感器适用于拉压测试场合、材料力学试验机等力值测量。
量程：300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)、2500kN(250t)、3000kN(300t)、4000kN(400t)、5000kN(500t)

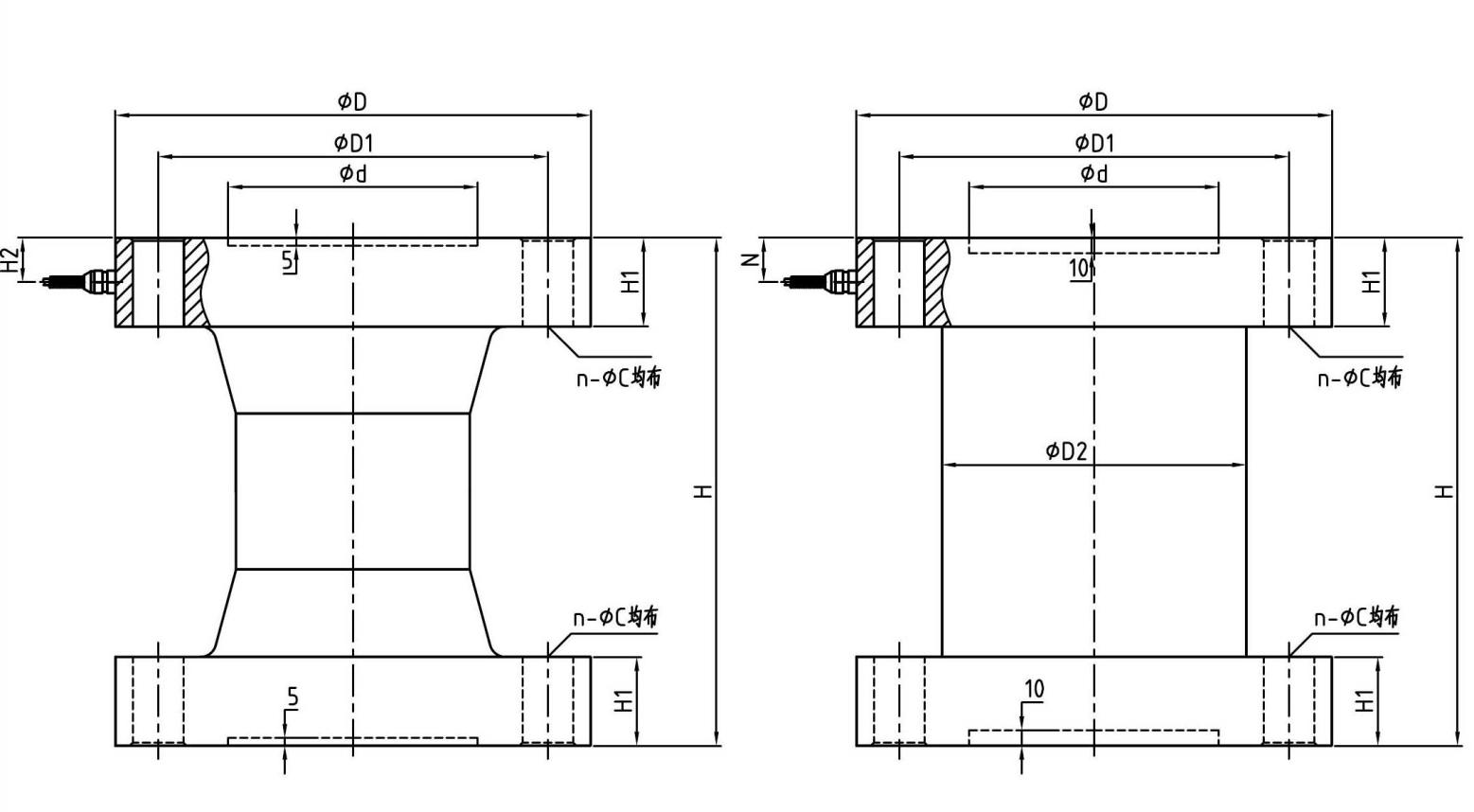

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
30-3500t |
|
2 |
综合精度 |
0.2%F.S |
|
3 |
灵敏度 |
2.0mV/V |
|
4 |
零点输出 |
≤0.1%F.S |
|
5 |
输入阻抗 |
780±30Ω |
|
6 |
输出阻抗 |
701±3Ω |
|
7 |
绝缘阻抗 |
≥5000MΩ |
|
8 |
补偿温度范围 |
-10~40℃ |
|
9 |
适用温度范围 |
-30~70℃ |
|
10 |
安全过载 |
120％F.S |
|
11 |
极限载荷 |
200%F.S |
|
12 |
材质 |
合金钢 |
|
13 |
激励电压 |
10V(DC) |
|
14 |
密封等级 |
IP67 |
|
15 |
电缆 |
5m |
|
16 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
型号 |
量程(kN) |
量程(t) |
D |
D1 |
D2 |
d |
H |
H1 |
H2 |
n-?C |
|
TQ-F1 |
300 |
30 |
145 |
120 |
/ |
85 |
130 |
22 |
15 |
8-?16 |
|
500,600 |
50,60 |
197 |
160 |
/ |
110 |
160 |
25 |
15 |
12-?22 |
|
|
1000 |
100 |
240 |
200 |
/ |
135 |
230 |
42 |
28 |
12-?26 |
|
|
1500,2000,2500 |
150,200,250 |
305 |
250 |
/ |
160 |
326 |
57 |
45 |
12-?33 |
|
|
3000 |
300 |
415 |
360 |
/ |
256 |
358 |
69 |
50 |
18-?33 |
|
|
4000 |
400 |
415 |
360 |
/ |
265 |
358 |
80 |
|
18-?33 |
|
|
5000 |
500 |
415 |
360 |
/ |
256 |
398 |
69 |
45 |
18-?33 |
|
|
10000 |
1000 |
600 |
515 |
/ |
352 |
480 |
110 |
/ |
20-?45 |
|
|
25000(A) |
2500(A) |
700 |
610 |
/ |
/ |
800 |
240 |
/ |
24-?45 |
|
|
25000(B) |
3000(B) |
640 |
550 |
/ |
280 |
600 |
150 |
/ |
20-?45 |
|
|
35000 |
3500 |
700 |
610 |
/ |
335 |
800 |
240 |
/ |
24-?45 |
