TQ-H5柱式称重传感器

产品特点：TQ-H5柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。产品用途：TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、30

在线咨询全国热线
18660180792

产品简介

Product

产品特点：TQ-H5柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。

产品用途：TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。

量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)

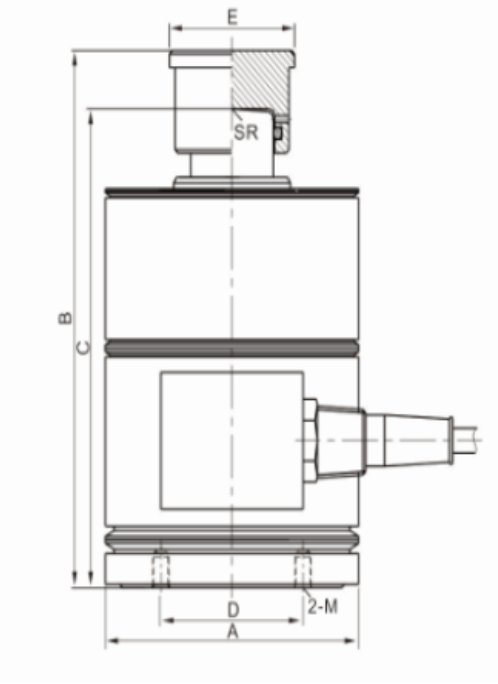

技术参数及外形尺寸：

序号	产品技术参数
1	额定载荷	1-300t
2	灵敏度	2.0±0.005mV/V
3	非线性（含滞后）	±0.03%F.S
4	重复性	±0.02%F.S
5	蠕变/30min	±0.03%F.S
6	零点输出	±1%F.S
7	零点温度系数	±0.03%F.S/10℃
8	输出温度系数	±0.03%F.S/10℃
9	输入阻抗	385±10Ω
10	输出阻抗	350±5Ω
11	绝缘阻抗	≥5000MΩ
12	补偿温度范围	-10~50℃
13	适用温度范围	-20~60℃
14	安全过载	120％F.S
15	材质	合金钢
16	激励电压	10V(DC)
17	接线方式	红……E+（输入正）黑……E-（输入负）绿……S+（输出正）白……S-（输出负）

型号	量程(kN)	量程(t)	A	B	C	E	SR	M
TQ-H5	10-100	1-10	89	157	140	44	120	M6
	200-600	20-60	145	280	230	90	250	M10
	1000	100	204	350	300	96	350	M20
	2000-3000	200-300	242	360	310	116	600	M24
