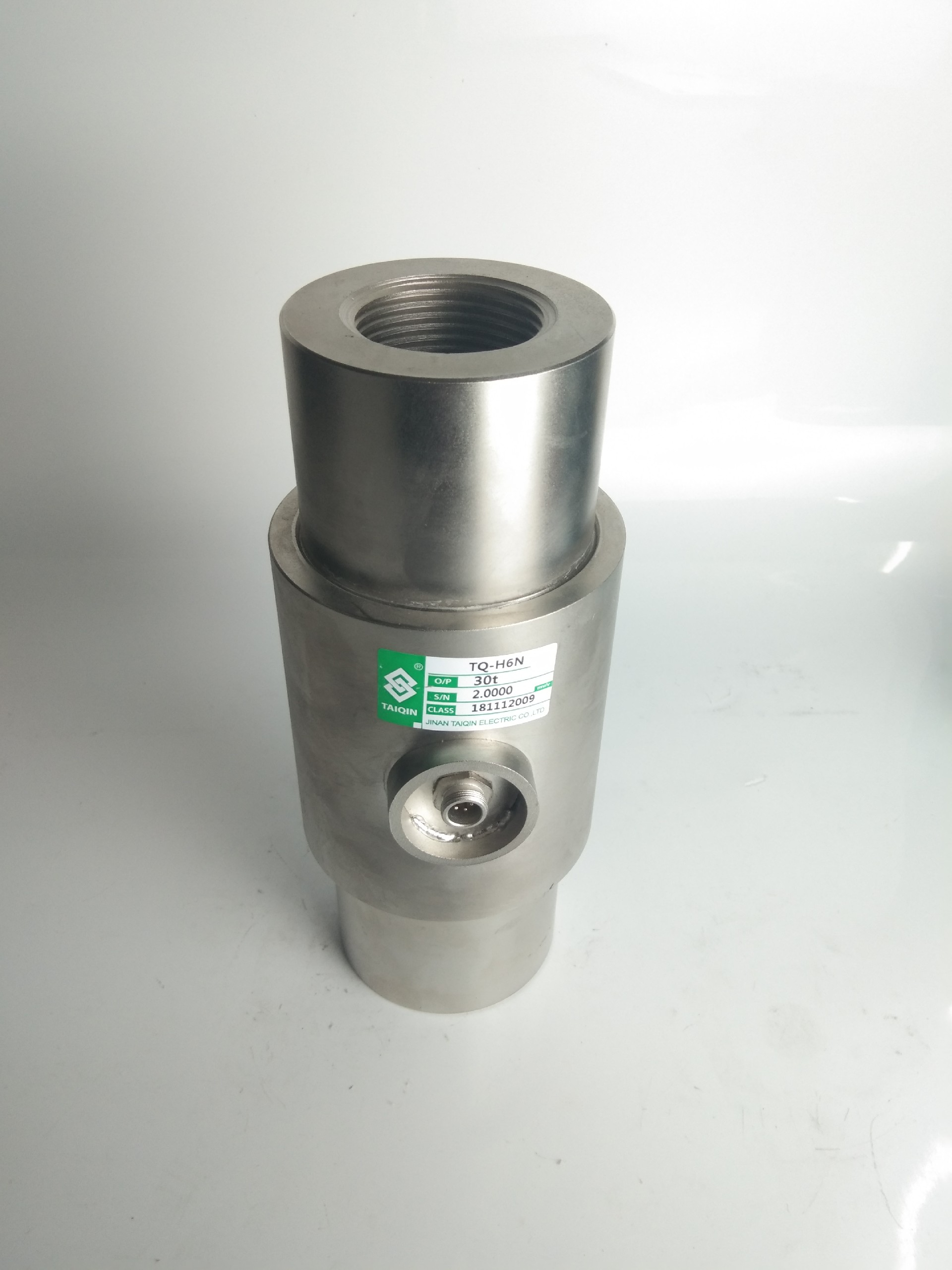

TQ-H6N柱式称重传感器

产品特点：TQ-H6N柱式称重传感器为弹性体结构，具有极好的拉压对称性。高精度、高可靠性；密封结构，稳定性好；抗冲击、抗过载、抗扭能力高。产品用途：TQ-H6N柱式称重传感器适用于电子配料秤、地中衡、料斗秤等各种称重设备。量程：1.5kN(150kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、60kN

在线咨询全国热线
18660180792

产品简介

Product

产品特点：TQ-H6N柱式称重传感器为弹性体结构，具有极好的拉压对称性。高精度、高可靠性；密封结构，稳定性好；抗冲击、抗过载、抗扭能力高。

产品用途：TQ-H6N柱式称重传感器适用于电子配料秤、地中衡、料斗秤等各种称重设备。

量程：1.5kN(150kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、60kN(6t)、100kN(10t)、150kN(15t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)

技术参数及外形尺寸：

序号	产品技术参数
1	额定载荷	0.01-200t
2	综合精度	≤0.05%(<100t） ≤0.1(≥100t)
3	灵敏度	1.5-2.5mV/V
4	零点输出	±1%
5	零点温度影响	±0.3%F.S/10℃
6	输出温度影响	±0.3%F.S/10℃
7	输入阻抗	380±10Ω或750±15Ω
8	输出阻抗	350±3Ω或700±5Ω
9	绝缘阻抗	≥2000MΩ
10	工作温度范围	-20~65℃
11	安全过载	150％F.S
12	接线方式	红……E+（输入正）黑……E-（输入负）绿……S+（输出正）白……S-（输出负）

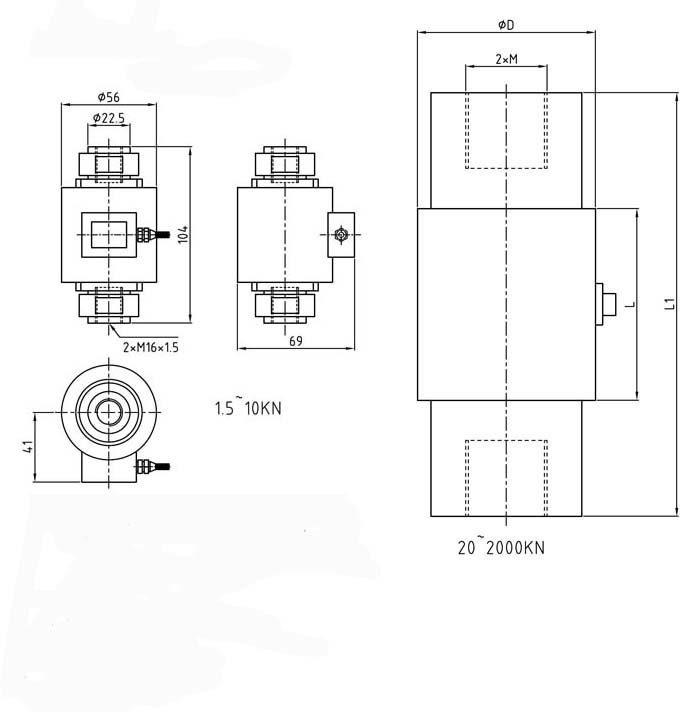

型号	量程（kN）	量程(t)	D	L	L1	M
TQ-H6N	20-30	2-3	64	72	124	M24×3
	40-60	4-6	74	124	180	M30×2
	100	10	86	84	160	M36×3
	150-200	15-20	86	126	200	M42×3
	300	30	98	132	230	M48×3
	500	50	118	175	320	M56×3
	600-1000	60-100	118	175	320	M72×3
	1500-2000	150-200	165	200	400	M90×6
