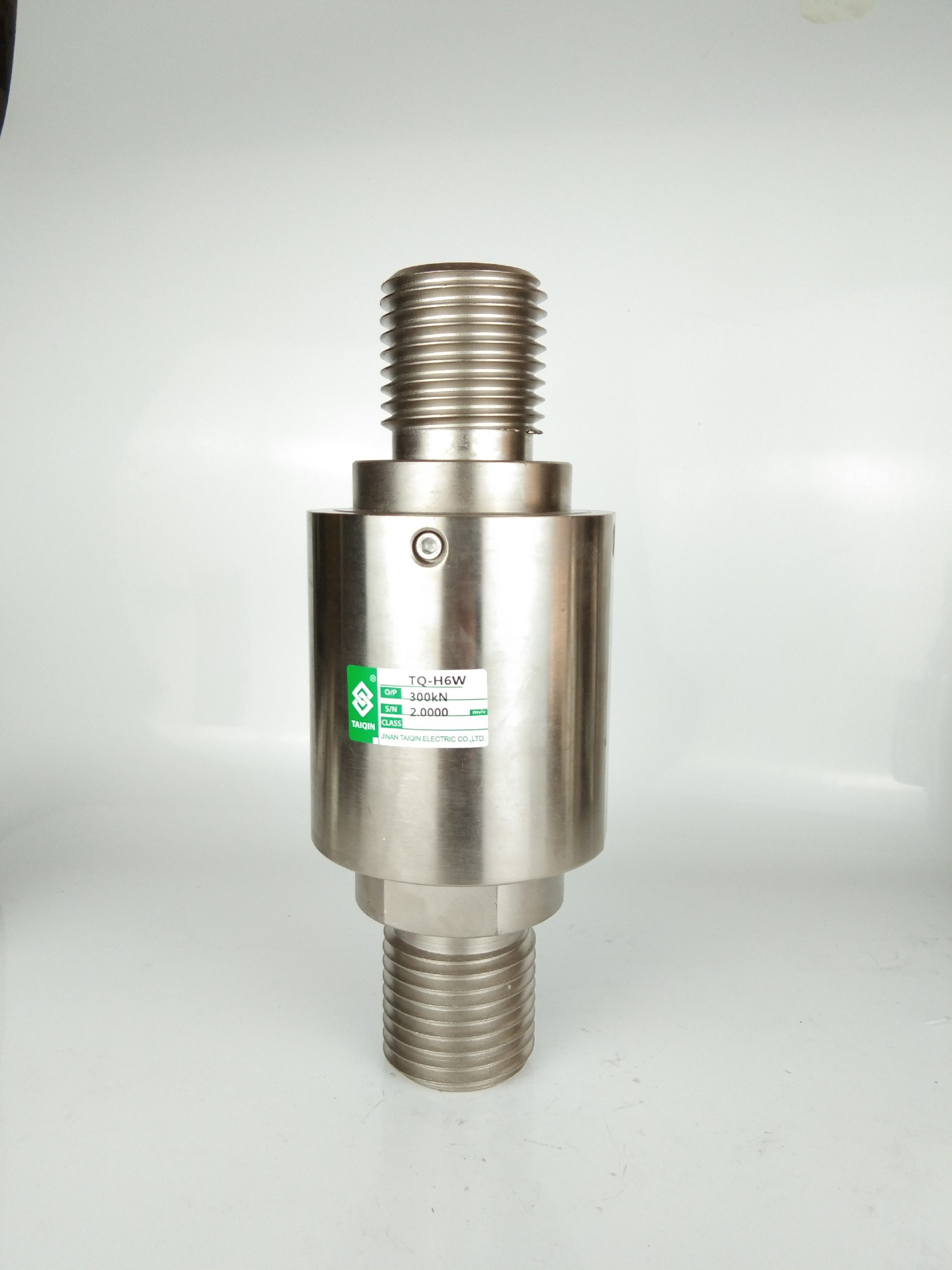

产品名称:TQ-H6W柱式称重传感器
产品特点:TQ-H6W柱式称重传感器量程范围广,安全可靠。
产品用途:TQ-H6W柱式称重传感器适用于电子衡器,起吊装置及各类力值的测量与控制。
量程:100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、700kN(70t)、1000kN(100t)、2000kN(200t)、3000kN(300t)、4000kN(400t)、5000kN(500t)、6000kN(600t)
技术参数及外形尺寸:
序号 | 产品技术参数 | |
1 | 额定载荷 | 10-600t |
2 | 综合精度 | ≤0.05%(<100t); (0.1-0.3)%; ≤0.05(>500t) |
3 | 灵敏度 | 1.5/2.0mV/V |
4 | 零点输出 | ±1% |
5 | 零点温度影响 | ±0.5%F.S/10℃ |
6 | 输出温度影响 | ±0.5%F.S/10℃ |
7 | 输入阻抗 | 380±10Ω或750±15Ω |
8 | 输出阻抗 | 350±3Ω或700±5Ω |
9 | 绝缘阻抗 | ≥2000MΩ |
10 | 工作温度范围 | -20~65℃ |
11 | 安全过载 | 150%F.S |
12 | 接线方式 | 红……E+(输入正) 黑……E-(输入负) 绿……S+(输出正) 白……S-(输出负) |

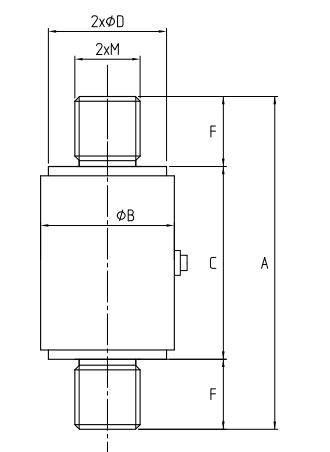

型号 | 量程(kN) | 量程(t) | A | B | C | D | M |
TQ-H6W | 100-200 | 10-20 | 214 | 86 | 124 | -- | M42×4.5 |
300-500 | 30-50 | 276 | 106 | 156 | -- | M56×5.5 | |
700-1000 | 70-100 | 380 | 142 | 180 | -- | M76×4 | |
1500-2000 | 150-200 | 500 | 175 | 220 | -- | M130×6 | |
3000 | 300 | 440 | 215 | 320 | 188 | M170×6 | |
4000 | 400 | 440 | 240 | 320 | 214 | M180×6 | |
5000 | 500 | 440 | 265 | 320 | 230 | M200×6 | |
6000 | 600 | 440 | 265 | 320 | 230 | M220×6 |
