CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入

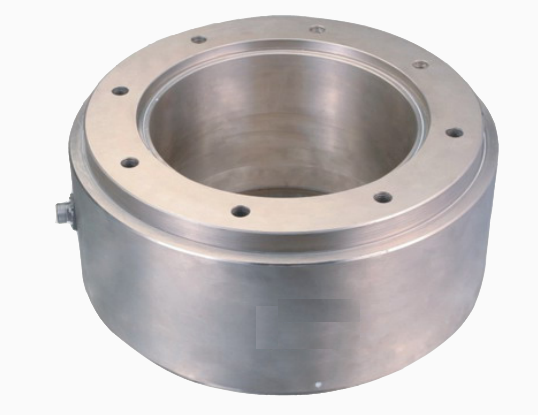

产品名称：TQ-H12柱式称重传感器
产品特点：TQ-H12柱式称重传感器高稳定性，高可靠性。
产品用途：TQ-H12柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统
量程：600kN（60t）、1000kN（100t）、2000kN（200t）、000kN（300t）、4000kN（400t）、5000kN（500t）、6000kN（600t）
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 60t-600t |
2 | 综合精度 | 0.2%F.S |
3 | 灵敏度 | 2.0mV/V |
4 | 非线性 | ≦0.1%F.S |
5 | 重复性 | ≦0.05%F.S |
6 | 滞后 | ≦0.1%F.S |
7 | 零点温度影响 | <0.05%F.S/10℃ |
8 | 输出温度影响 | <0.05%F.S/10℃ |
9 | 零点输出 | ±1%F.S |
10 | 输入阻抗 | 380Ω |
11 | 输出阻抗 | 350Ω |
12 | 绝缘阻抗 | >2000MΩ |
13 | 激励电压 | 10V(DC) |
14 | 工作温度范围 | -10~65℃ |
15 | 安全过载 | 120％F.S |
16 | 材质 | 合金钢 |
17 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

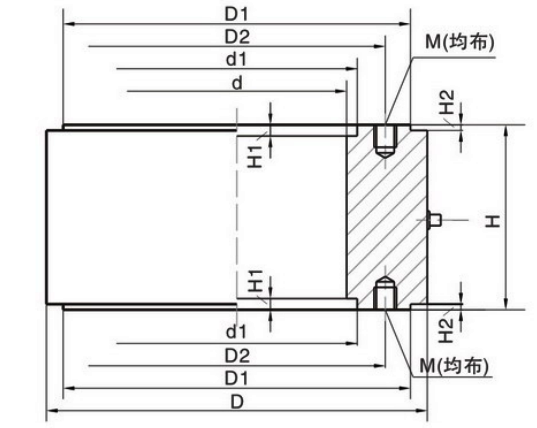

型号 | 量程（kN） | 量程（t） | D | D1 | D2 | d | d1 | H | H1 | H2 | M |
TQ-H12 | 600 | 60 | 160 | 140 | 120 | 80 | 100 | 100 | 5 | 5 | 4-M12 |
1000 | 100 | 200 | 170 | 145 | 100 | 120 | 110 | 5 | 5 | 4-M12 | |
1500 | 150 | 225 | 190 | 160 | 120 | 135 | 120 | 5 | 5 | 4-M12 | |
2000 | 200 | 260 | 230 | 195 | 140 | 160 | 130 | 5 | 5 | 4-M12 | |
3000 | 300 | 270 | 245 | 205 | 160 | 180 | 150 | 10 | 5 | 4-M12 | |
4000 | 400 | 295 | 270 | 235 | 160 | 190 | 160 | 10 | 10 | 8-M16 | |
5000 | 500 | 340 | 310 | 265 | 196 | 215 | 165 | 10 | 10 | 8-M16 | |
6500 | 650 | 385 | 355 | 305 | 240 | 260 | 180 | 10 | 20 | 8-M16 |
