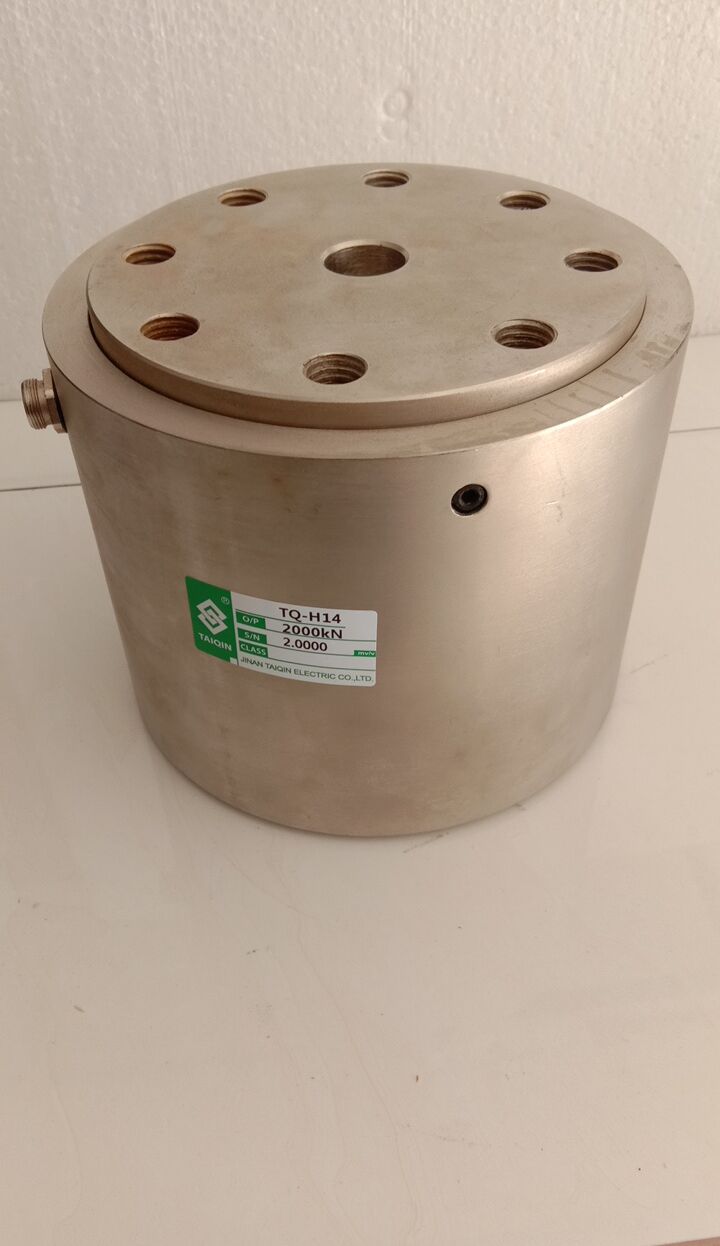

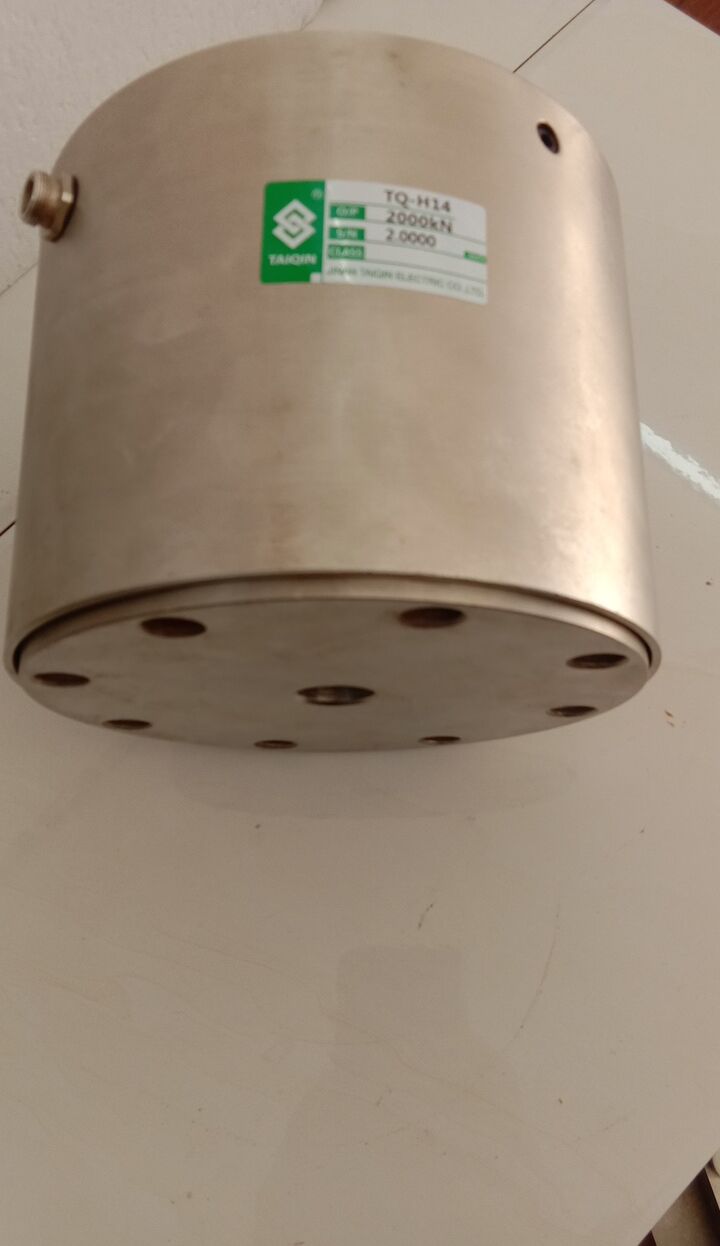

产品名称：TQ-H14柱式称重传感器
产品特点：TQ-H14柱式称重传感器高稳定性，高可靠性。
产品用途：TQ-H14柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统
量程：2000kN（200t）、3000kN（300t）、5000kN（500t）、10000kN（1000t）

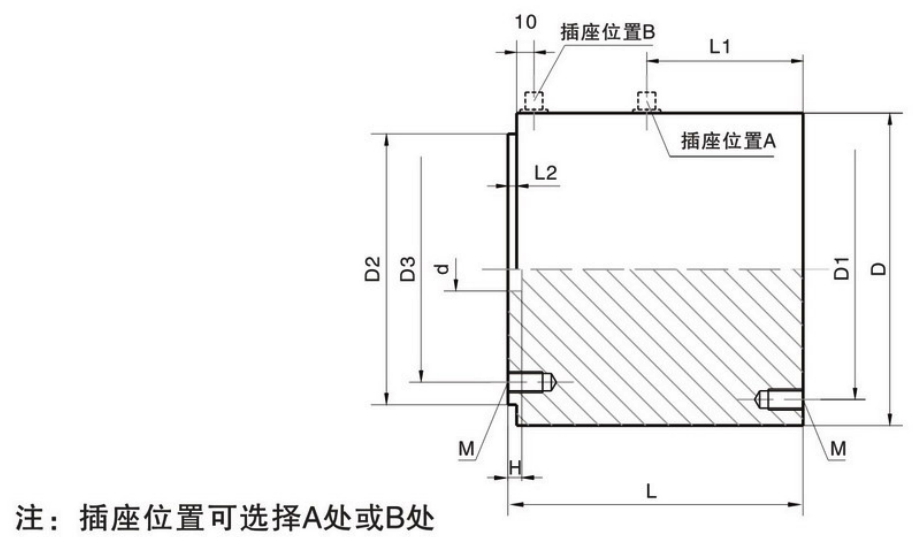

技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 200t,300t,500t,1000t |
2 | 综合精度 | 0.1%F.S |
3 | 灵敏度 | 2.0-2.5mV/V |
4 | 非线性 | ≦0.1%F.S |
5 | 重复性 | ≦0.05%F.S |
6 | 滞后 | ≦0.1%F.S |
7 | 零点温度影响 | <0.1%F.S/10℃ |
8 | 输出温度影响 | <0.1%F.S/10℃ |
9 | 零点输出 | ±1%F.S |
10 | 输入阻抗 | 380Ω |
11 | 输出阻抗 | 350Ω |
12 | 绝缘阻抗 | >2000MΩ |
13 | 激励电压 | 10V(DC) |
14 | 工作温度范围 | -30~70℃ |
15 | 安全过载 | 120％F.S |
16 | 材质 | 合金钢 |
17 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
型号 | 量程（kN） | 量程（t） | D | D1 | D2 | D3 | d | L | L1 | L2 | H | M |
TQ-H14 | 2000 | 200 | 160 | 135 | 138 | 90 | 20 | 133 | 60 | 5 | 8 | 4-M10 |
3000 | 300 | 200 | 160 | 178 | 130 | 32 | 160 | 70 | 5 | 8 | 4-M10 | |
5000 | 500 | 268 | 220 | 230 | 160 | 40 | 210 | 100 | 5 | 10 | 4-M10 | |
10000 | 1000 | 320 | / | 298 | 220 | 25 | 280 | 140 | 15 | 10 | 4-M12 |
