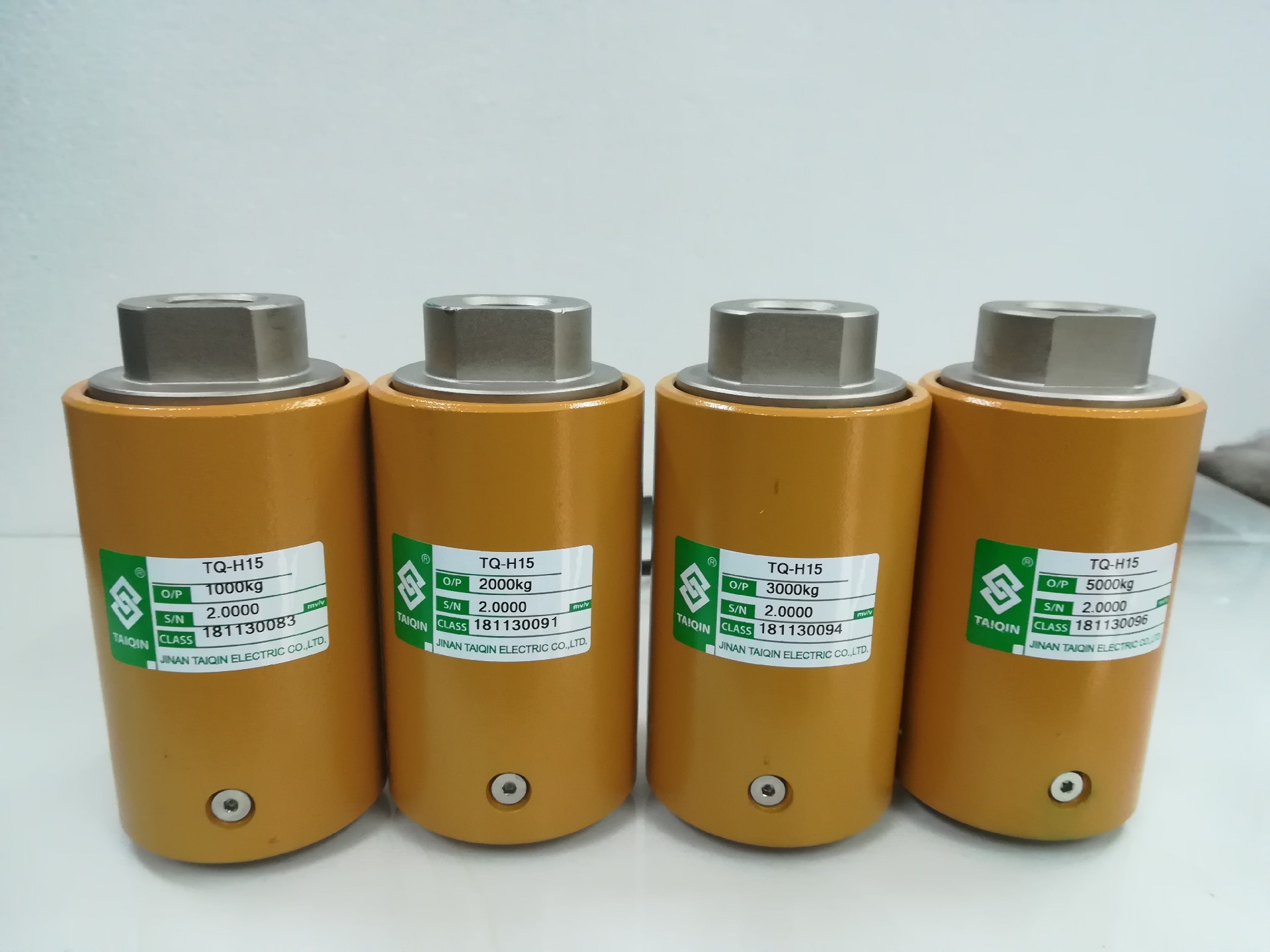

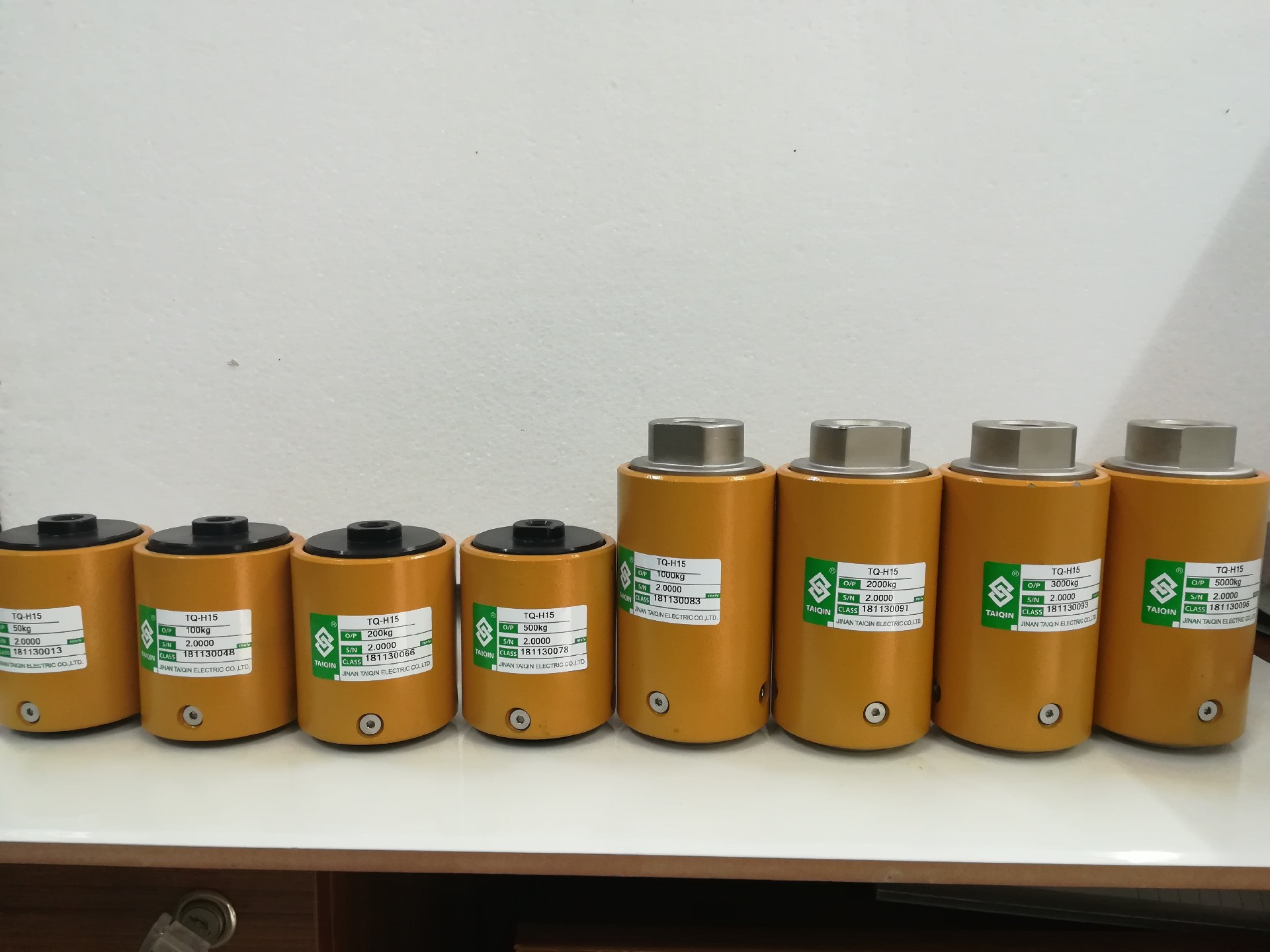

产品特点：TQ-H15柱式称重传感器高稳定性，高可靠性。
产品用途：TQ-H15柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统、材料试验机等
量程（kg）：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t |
2 | 综合精度 | 0.05;0.1;0.2;0.3%F.S |
3 | 灵敏度 | 2.0±0.01mV/V |
4 | 蠕变 | ±0.05%F.S/30min |
5 | 零点输出 | ±1%F.S |
6 | 输入阻抗 | 380±20Ω |
7 | 输出阻抗 | 351±5Ω |
8 | 绝缘阻抗 | ≥5000MΩ |
9 | 激励电压 | 10V(DC) |
10 | 补偿温度范围 | -10~+40℃ |
11 | 工作温度范围 | -30~+70℃ |
12 | 安全过载 | 120％F.S |
13 | 材质 | 合金钢 |
14 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

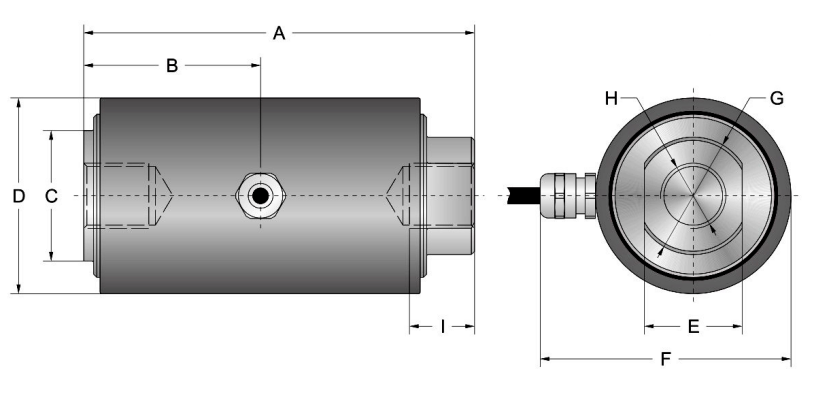

量程 | A | B | C | D | E | F | G | H | I | |
5kg-500kg | mm | 80 | 39 | ɸ40 | ɸ60 | 17 | 77 | ɸ20 | 2×M10×1.5 | 12 |
1t-5t | mm | 120 | 51 | ɸ40 | ɸ60 | 30 | 77 | ɸ36 | 2×M20*1.5 | 20 |
