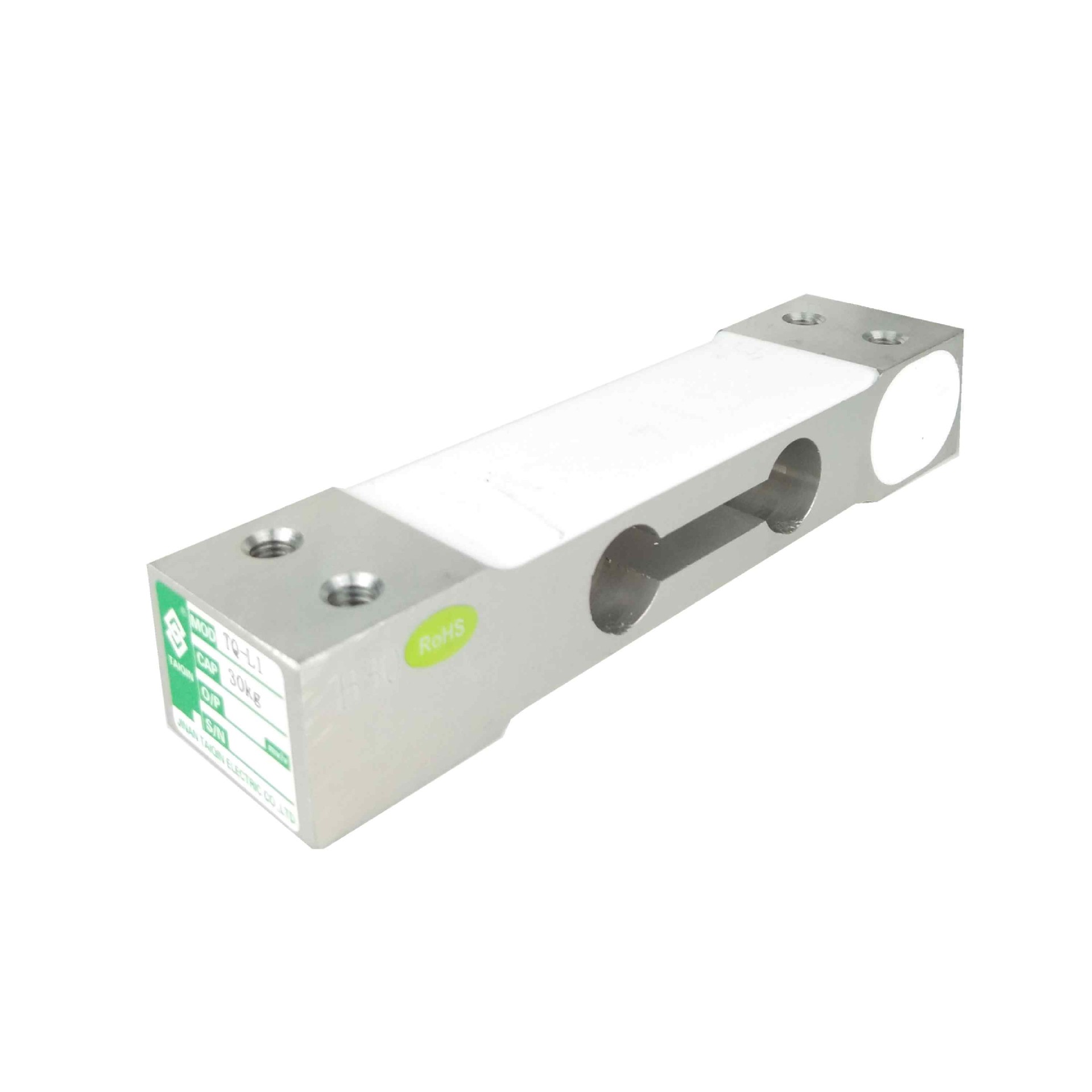

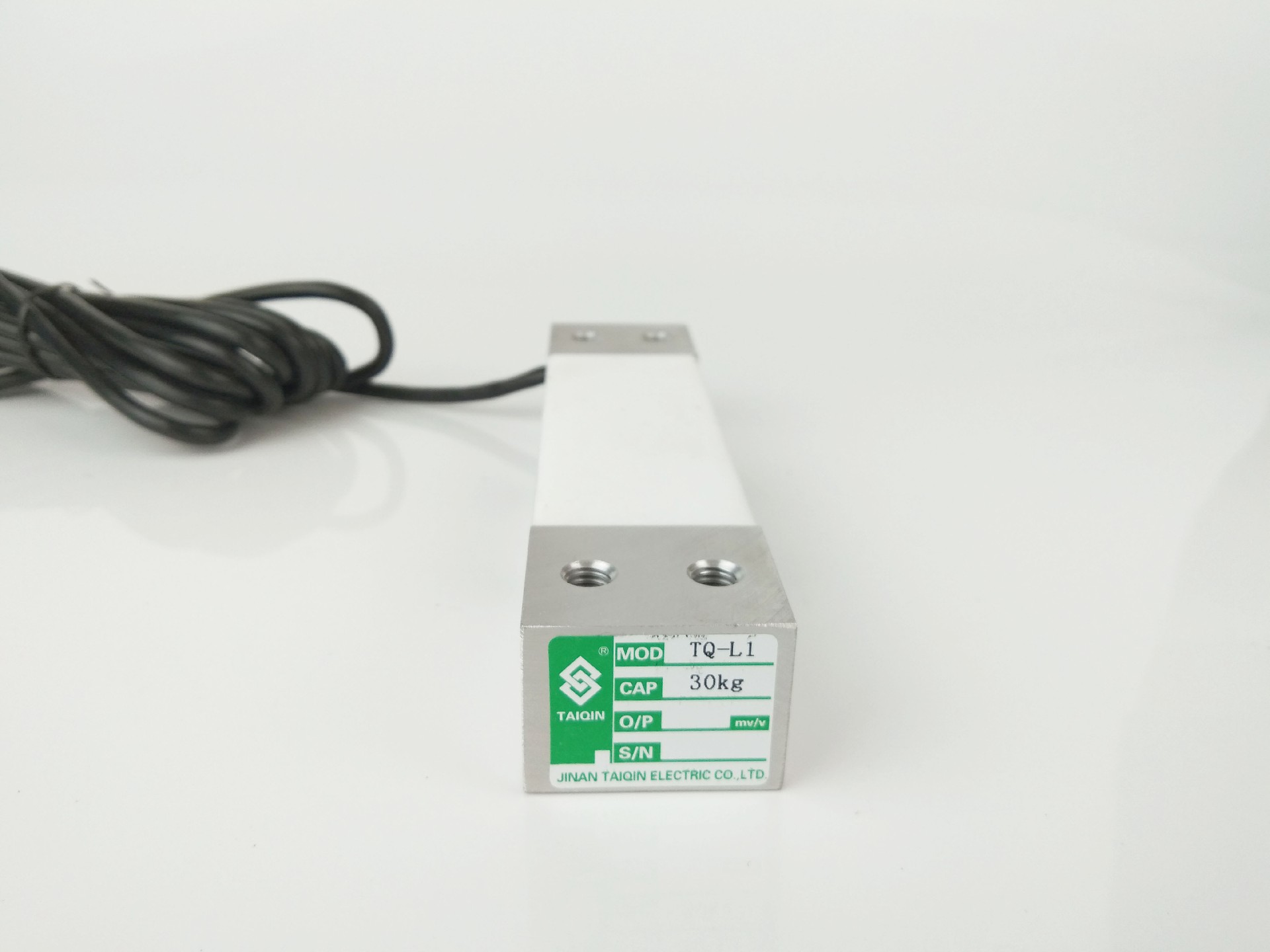

产品特点：TQ-L1平行梁式传感器为双孔悬臂梁式结构，在制作过程中进行了温度补偿和四角调整等工艺处理。其高度低，体积小。
产品用途：TQ-L1平行梁式传感器适用于制作电子计价秤、电子案秤、电子台秤及其它小量程电子秤。
量程：30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg）、450N(45kg）、500N(50kg)、
600N(60kg）、800N（80kg）、1kN(100kg）、1.2kN(120kg）、2kN（200kg）

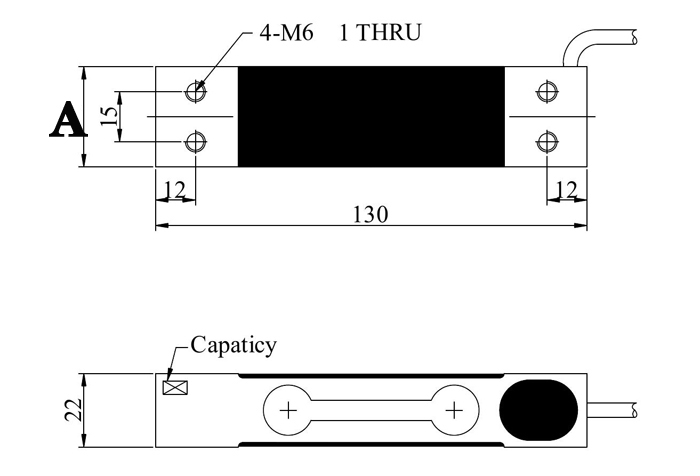

技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 3-200kg |
2 | 综合精度 | ≤0.02%F.S |
3 | 额定输出 | 2.0mV/V±10% |
4 | 输入阻抗 | 410±15Ω/1130±30Ω |
5 | 输出阻抗 | 350±5Ω/1000±10Ω |
6 | 绝缘阻抗 | ≥5000MΩ |
7 | 工作温度范围 | -20~60℃ |
8 | 安全过载 | 150％F.S |
9 | 极限过载 | 200%F.S |
10 | 材质 | 铝合金 |
11 | 推荐工作电压 | 5-12VDC |
12 | 最大工作电压 | 15VDC |
13 | 密封等级 | IP66/IP67 |
14 | 电缆 | 0.5m |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
型号 | A |
TQ-L1 | 30 |
TQ-L1T1-35kg | 40 |
