CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入

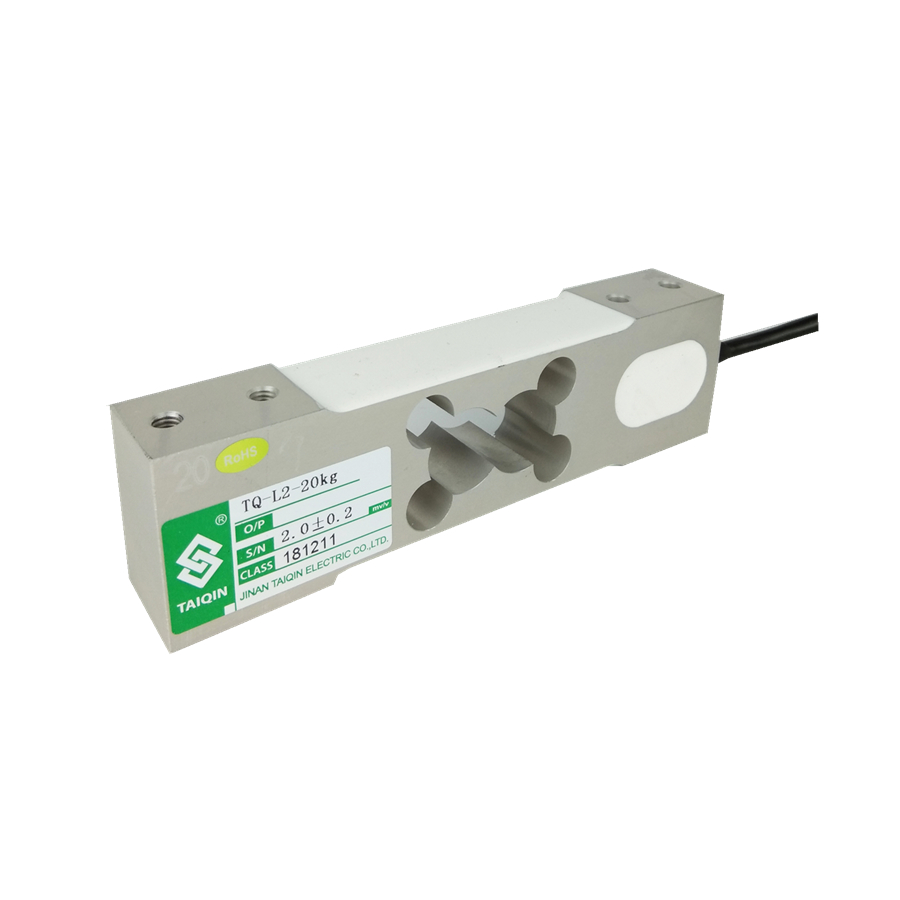

产品特点：TQ-L2平行梁称重传感器为单点承载结构，出厂时已通过四角调整，保证其在规定的受载平面内各点输出一致。产品结构简单，使用方便。产品用途：TQ-L2平行梁传感器适用于计价秤、计数秤、计重秤及台秤等力量测量。量程：50N(5kg)、100N(10kg)、150N(15kg)、200N(20kg)、300N(30kg)、400N(40kg)、500N(50kg)、750N(75kg)、1000N(100kg)、2000N(200kg)

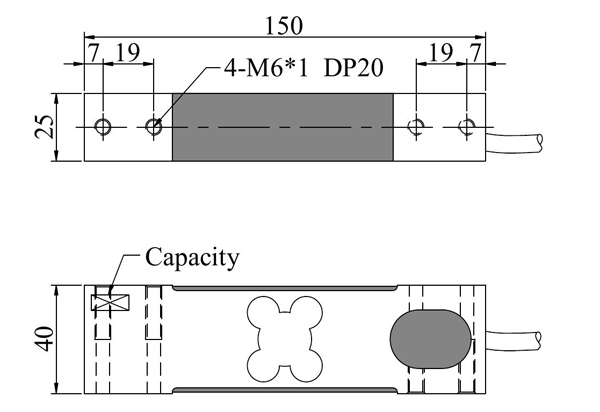

技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 5-200kg |
2 | 综合精度 | ≤0.02%F.S |
3 | 额定输出 | 2.0mV/V±10% |
4 | 输入阻抗 | 410±15Ω/1130±30Ω |
5 | 输出阻抗 | 350±5Ω/1000±10Ω |
6 | 绝缘阻抗 | ≥5000MΩ |
7 | 工作温度范围 | -20~60℃ |
8 | 安全过载 | 150％F.S |
9 | 极限过载 | 200%F.S |
10 | 材质 | 铝合金 |
11 | 推荐工作电压 | 5-12VDC |
12 | 最大工作电压 | 15VDC |
13 | 密封等级 | IP66/IP67 |
14 | 电缆 | 1.5m |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
