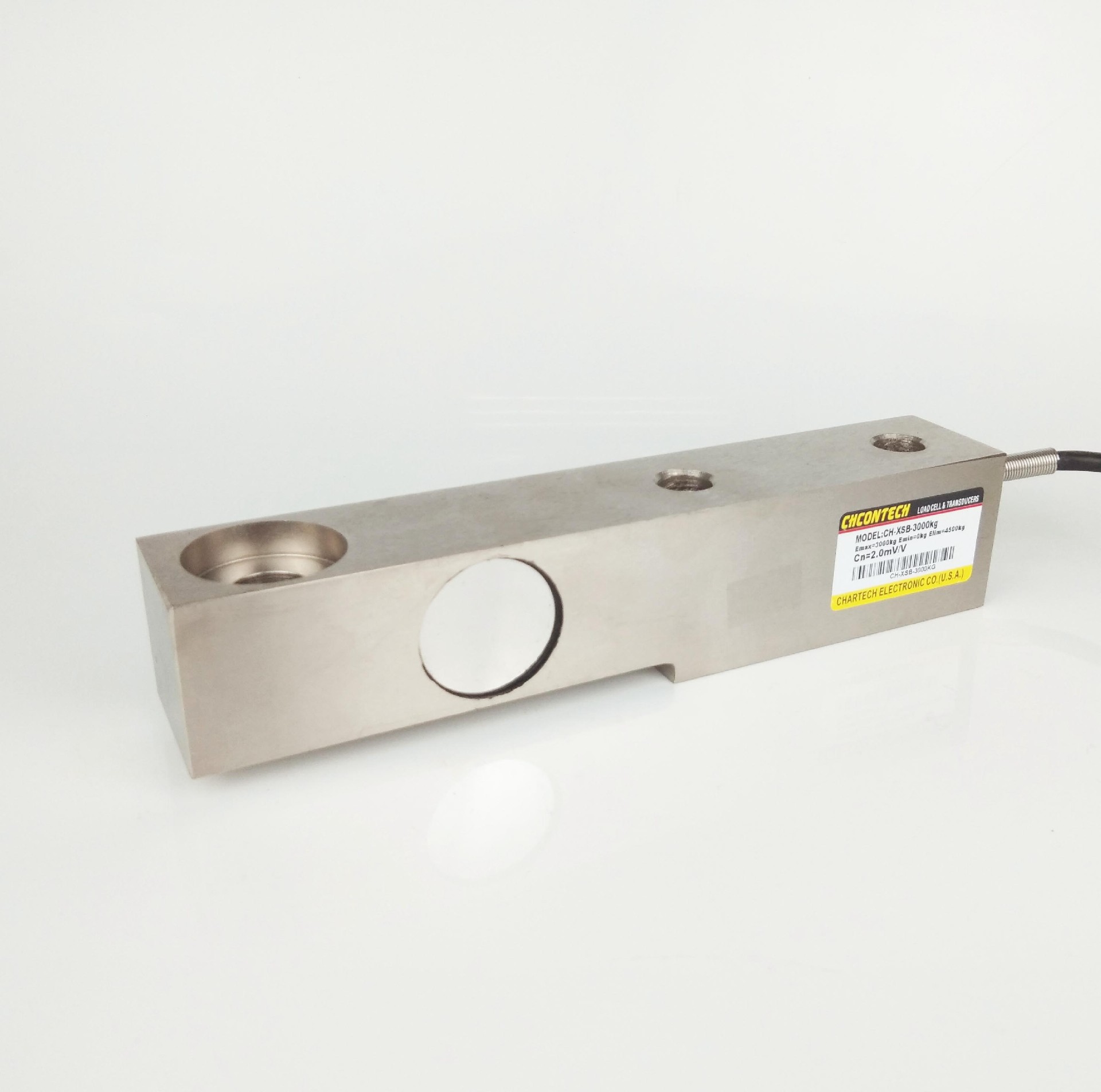

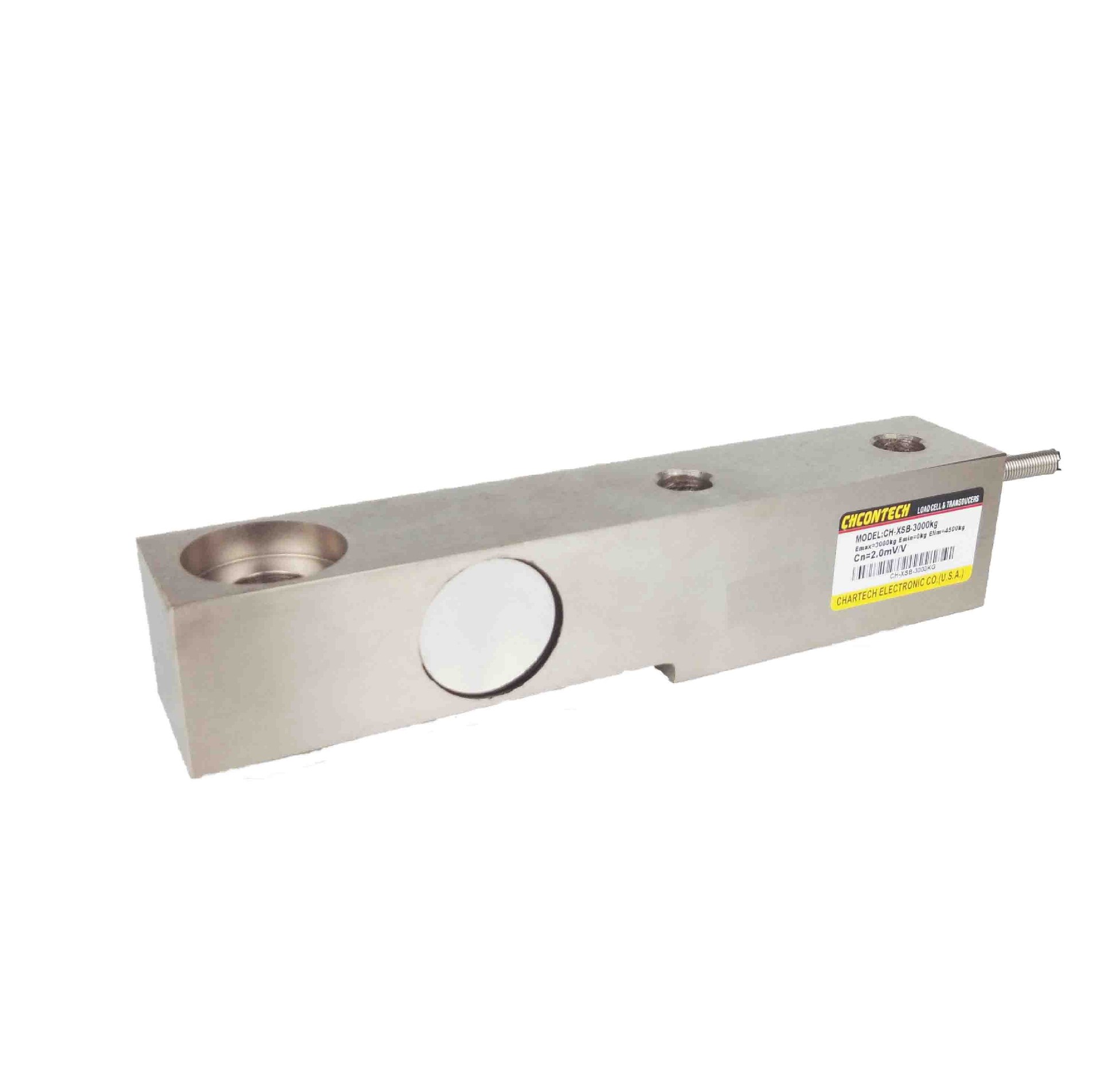

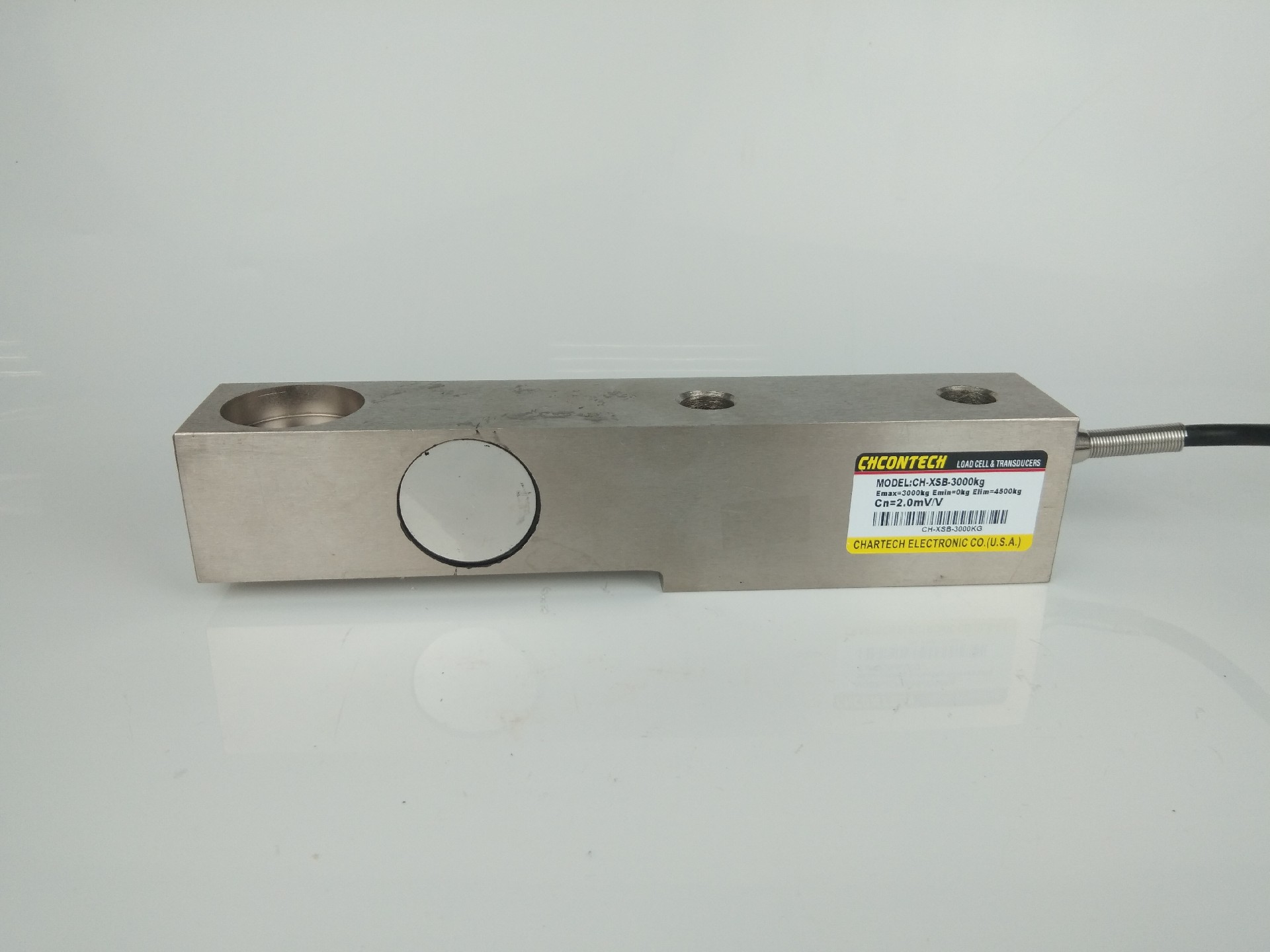

产品名称：CH-SB 悬臂梁式称重传感器
产品特点：CH-SB悬臂梁式称重传感器采用优质合金钢材质，具有高精度、高稳定性等特点，安装简便、快速，适用于搅拌站、皮带秤、配料秤和平台秤等。
量程：3kN（300kg）、5kN（500kg）、10kN（1t）、20kN（2t）、30kN（3t）、50kN（5t）、80kN（8t）。

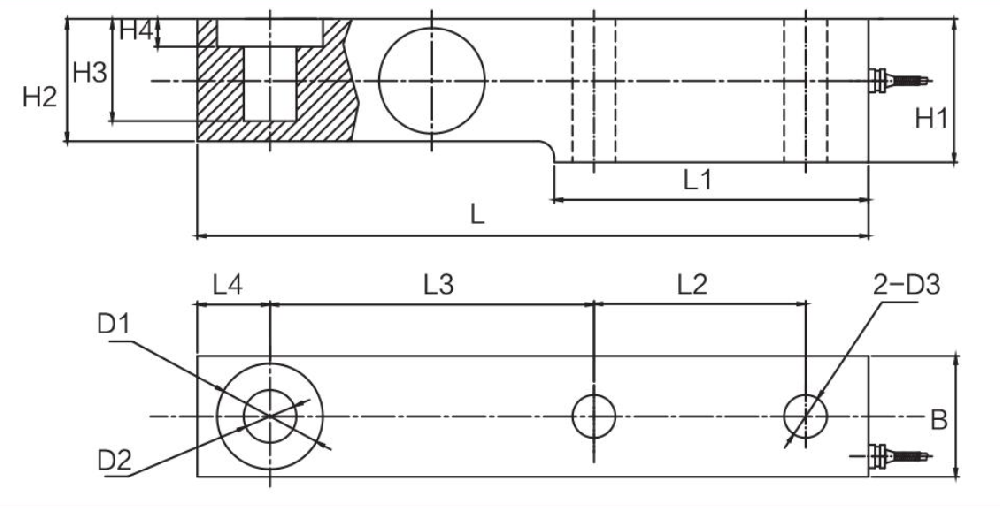

外形尺寸：
量程（kN） | 量程（t） | L | L1 | L2 | L3 | L4 | H1 | H2/B | H3 | H4 | D1 | D2 | D3 | |
3-30 | 0.3-3 | mm | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | 30.5 | 8 | Φ32 | Φ16 | Φ13 |
50-80 | 5-8 | mm | 235 | 110 | 66 | 124 | 22 | 52 | 48 | 30 | 12 | Φ38 | Φ22 | Φ21 |
技术参数：
技术参数 | |||
额定输出 | 2.0mV/V±1% | 零点平衡 | ±1%F.S |
综合精度 | 0.03%F.S | 输入阻抗 | 380±5Ω |
线性、滞后性 | ±0.03%F.S | 输出阻抗 | 350±3Ω |
重复性 | ±0.03%F.S | 绝缘电阻 | ≥5000MΩ |
蠕变 | ±0.03%F.S/30min | 允许工作电压 | 5～15V/DC |
零点温度影响 | ±0.03%/10℃ | 工作温度范围 | -30℃～+70℃ |
输出温度影响 | ±0.03%/10℃ | 安全过载 | 150%F.S |
接线方式 | 激励：+红 -黑 信号：+绿 -白 屏蔽：黄 | ||
