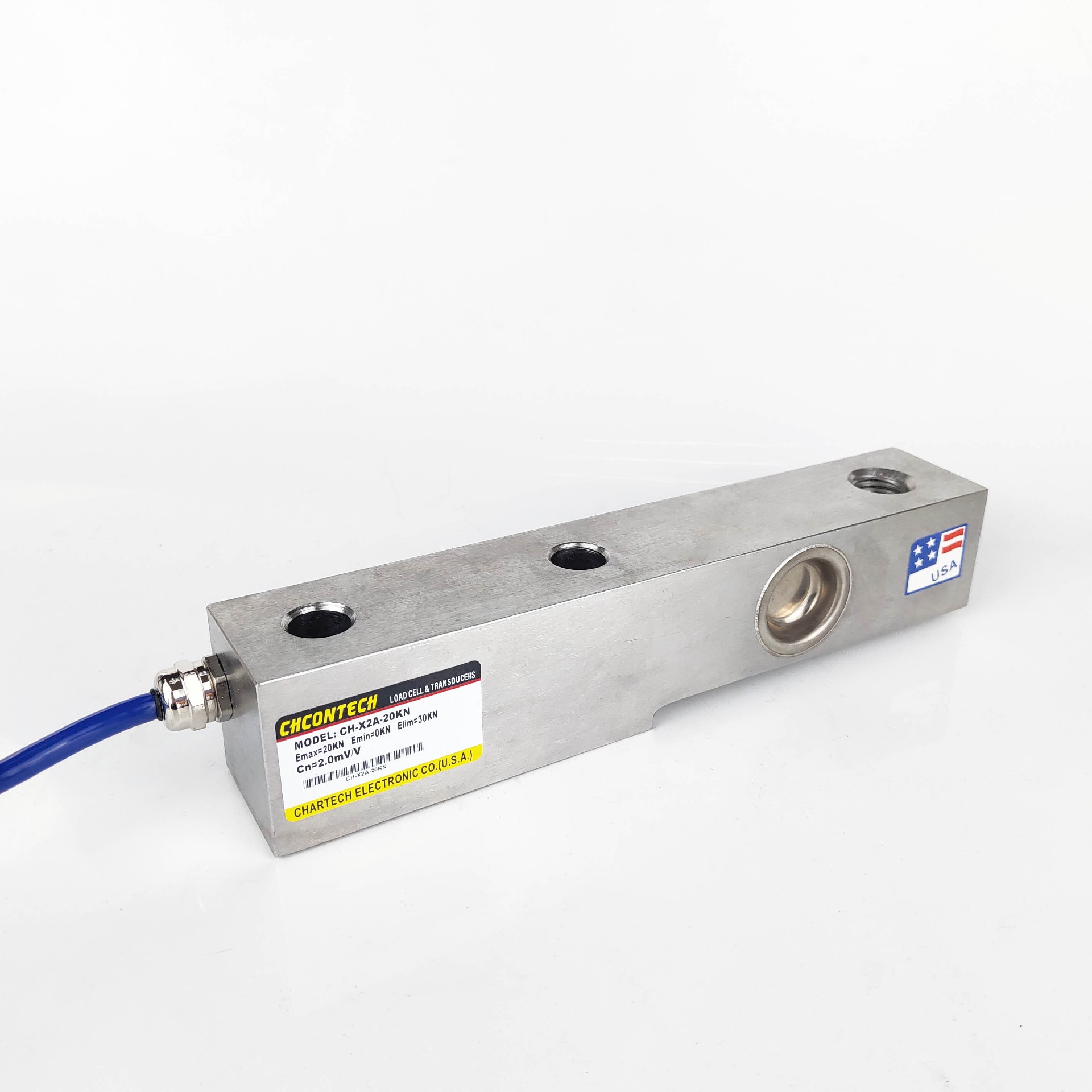

产品名称：CH-X2A 悬臂梁式称重传感器
产品特点：CH-X2A悬臂梁式称重传感器采用优质不锈钢材质，具有高精度、高稳定性等特点，安装简便、快速，适用于搅拌站、皮带秤、配料秤和平台秤等。
量程：1kN（100kg）、2kN（200kg）、3kN（300kg）、5kN（500kg）、10kN（1t）、20kN（2t）、30kN（3t）

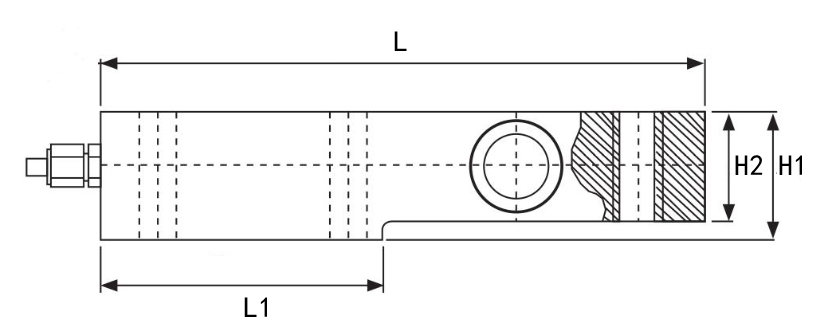

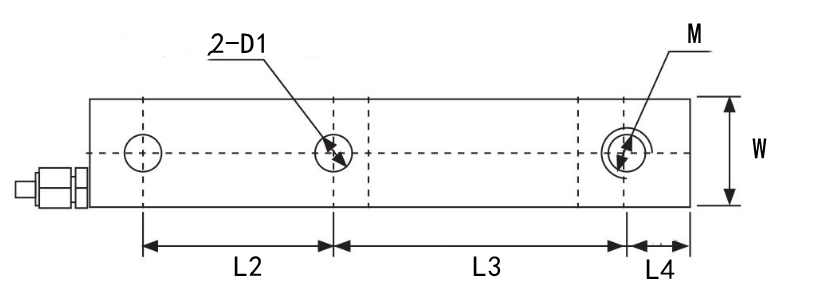

外形尺寸：
量程（kN） | 量程（t） | L | L1 | L2 | L3 | L4 | H1 | H2/B | D1 | M | W | |
1-2.5 | 0.1-0.25 | mm | 127 | 55 | 35 | 72 | 10 | 18 | -- | Φ11 | M12x1.75 | 20 |
3-20 | 0.3-2 | mm | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | Φ13 | M16x2 | 36.6 |
30 | 3 | mm | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | Φ15 | M16x2 | 36.6 |
技术参数：
技术参数 | |||
额定输出 | 2.0mV/V±1% | 零点平衡 | ±1%F.S |
综合精度 | 0.03%F.S | 输入阻抗 | 400±10Ω |
线性、滞后性 | ±0.03%F.S | 输出阻抗 | 350±4Ω |
重复性 | ±0.03%F.S | 绝缘电阻 | ≥5000MΩ |
蠕变 | ±0.03%F.S/30min | 允许工作电压 | 5～15V/DC |
零点温度影响 | ±0.03%/10℃ | 工作温度范围 | -30℃～+70℃ |
输出温度影响 | ±0.03%/10℃ | 安全过载 | 150%F.S |
接线方式 | 激励：+红 -黑 信号：+绿 -白 屏蔽：黄 | ||
